产品型号:VK1628
产品品牌:VINKA/永嘉微电/永嘉微

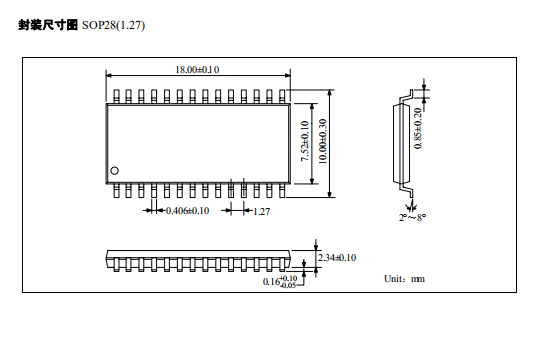

封装形式:SOP28
产品年份:新年份
概述
VK1628 是一种带键盘扫描接口的LED(发光二极管显示器)驱动控制专用电路,内部集成有MCU 数字接口、数据锁存器、LED 高压驱动、键盘扫描等电路。本产品性能优良,质量可靠。主要应用于VCR、VCD、DVD 及家庭影院等产品的显示屏驱动。采用SOP28的封装形式。

功能特点:
•采用功率CMOS 工艺
•多种显示模式(10段×7位 ~ 13段×4位)
•键扫描(10×2bit)
•辉度调节电路(占空比8 级可调)
•串行接口(CLK,STB,DI/O)
•振荡方式:内置RC 振荡(450KHz+5%)
•内置上电复位电路
•封装形式:SOP28


内存映射的LED控制器及驱动器:
VK1628 --- 通讯接口:STB/CLK/DIO   电源电压:5V(4.5~5.5V)    驱动点阵:70/52  共阴驱动:10段7位/13段4位  共阳驱动:7段10位   按键:10x2  封装SOP28
VK1629 --- 通讯接口:STB/CLK/DIN/DOUT   电源电压:5V(4.5~5.5V)    驱动点阵:128共阴驱动:16段8位   共阳驱动:8段16位   按键:8x4  封装QFP44
VK1629A --- 通讯接口:STB/CLK/DIO   电源电压:5V(4.5~5.5V)    驱动点阵:128共阴驱动:16段8位   共阳驱动:8段16位   按键:---  封装SOP32
VK1629B --- 通讯接口:STB/CLK/DIO   电源电压:5V(4.5~5.5V)    驱动点阵:112  共阴驱动:14段8位   共阳驱动:8段14位   按键:8x2  封装SOP32
VK1629C --- 通讯接口:STB/CLK/DIO   电源电压:5V(4.5~5.5V)    驱动点阵:120  共阴驱动:15段8位  共阳驱动:8段15位   按键:8x1  封装SOP32
VK1629D --- 通讯接口:STB/CLK/DIO   电源电压:5V(4.5~5.5V)    驱动点阵:96  共阴驱动:12段8位  共阳驱动:8段12位   按键:8x4  封装SOP32
VK1640 --- 通讯接口: CLK/DIN    电源电压:5V(4.5~5.5V)    驱动点阵:128共阴驱动:8段16位  共阳驱动:16段8位   按键:---  封装SOP28
VK1640B LED驅動IC 8×12段位 8段12位共阴 12段8位共阳   封装SSOP24
VK1650 --- 通讯接口: SCL/SDA    电源电压:5V(3.0~5.5V)    驱动点阵:8x16共阴驱动:8段4位   共阳驱动:4段8位   按键:7x4  封装SOP16/DIP16
VK1651--- VK1651 LED驅動IC 7×4段位 7段4位共阴 7段4位共阳 7×1按键  封装SOP16/DIP16
VK1668 ---通讯接口:STB/CLK/DIO   电源电压:5V(4.5~5.5V)    驱动点阵:70/52共阴驱动:10段7位/13段4位  共阳驱动:7段10位   按键:10x2  封装SOP24
VK6932 --- 通讯接口:STB/CLK/DIN   电源电压:5V(4.5~5.5V)    驱动点阵:128共阴驱动:8段16位17.5/140mA  共阳驱动:16段8位   按键:---  封装SOP32
VK16K33 --- 通讯接口:SCL/SDA   电源电压:5V(4.5V~5.5V)   驱动点阵:128/96/64   共阴驱动:16段8位/12段8位/8段8位   共阳驱动:8段16位/8段12位/8段8位按键:13x3 10x3 8x3  封装SOP20/SOP24/SOP28
VK1616 ---是 1/5~1/8 占空比的 LED 显示控制驱动电路,具有 7 根段输出、4 根栅输出,是一个由显示存储器、控制电路组成的高可靠性的 LED 驱动电路。串行数据通过三线串行接口输入到 VK1616,采用SOP16/DIP16 的封装形式
VK1618 ---是带键盘扫描接口的 LED 驱动控制专用电路,内部集成有 MCU 数字接口、数据锁存器、键盘扫描等电路。本产品主要应用于 VCR、VCD、DVD 及家庭影院等产品的显示屏驱动  封装SOP18/DIP18
VK1S68C --- LED驅動IC 10x7/13x4段位 10段7位/11段6位共阴 10x2按键,封装SSOP24
VK1Q68D ---  更小体积LED驅動IC 10x7/13x4段位 10段7位/11段6位共阴 10x2按键,封装QFP24
VK1S38A ---  LED驱动IC 8段×8位 SSOP24L  封装SSOP24
VK1638 ---是一种带键盘扫描接口的LED(发光二极管显示器)驱动控制专用IC,内部集成有MCU数字接口、数据锁存器、LED驱动、键盘扫描等电路,封装SOP32
触摸触控IC系列简介如下:
标准触控IC-电池供电系列:
VKD223EB --- 工作电压/电流:2.0V-5.5V/5uA-3V   感应通道数:1    通讯接口
最长响应时间快速模式60mS,低功耗模式220ms    封装:SOT23-6
VKD223B ---  工作电压/电流:2.0V-5.5V/5uA-3V   感应通道数:1    通讯接口
最长响应时间快速模式60mS,低功耗模式220ms    封装:SOT23-6
VKD233DB --- 工作电压/电流:2.4V-5.5V/2.5uA-3V  1感应按键  封装:SOT23-6
通讯接口:直接输出,锁存(toggle)输出  低功耗模式电流2.5uA-3V
VKD233DH ---工作电压/电流:2.4V-5.5V/2.5uA-3V  1感应按键  封装:SOT23-6
通讯接口:直接输出,锁存(toggle)输出  有效键最长时间检测16S
VKD233DS --- 工作电压/电流:2.4V-5.5V/2.5uA-3V  1感应按键  封装:DFN6(2*2超小封装)
通讯接口:直接输出,锁存(toggle)输出  低功耗模式电流2.5uA-3V
VKD233DR --- 工作电压/电流:2.4V-5.5V/1.5uA-3V  1感应按键  封装:DFN6(2*2超小封装)
通讯接口:直接输出,锁存(toggle)输出  低功耗模式电流1.5uA-3V
VKD233DG --- 工作电压/电流:2.4V-5.5V/2.5uA-3V  1感应按键  封装:DFN6(2*2超小封装)
通讯接口:直接输出,锁存(toggle)输出   低功耗模式电流2.5uA-3V
VKD233DQ --- 工作电压/电流:2.4V-5.5V/5uA-3V  1感应按键  封装:SOT23-6
通讯接口:直接输出,锁存(toggle)输出    低功耗模式电流5uA-3V
VKD233DM --- 工作电压/电流:2.4V-5.5V/5uA-3V  1感应按键  封装:SOT23-6 (开漏输出)
通讯接口:开漏输出,锁存(toggle)输出    低功耗模式电流5uA-3V
VKD232C  --- 工作电压/电流:2.4V-5.5V/2.5uA-3V   感应通道数:2  封装:SOT23-6
通讯接口:直接输出,低电平有效  固定为多键输出模式,內建稳压电路
MTP触摸IC——VK36N系列抗电源辐射及手机干扰:
VK3601L  --- 工作电压/电流:2.4V-5.5V/4UA-3V3  感应通道数:1  1对1直接输出
待机电流小,抗电源及手机干扰,可通过CAP调节灵敏  封装:SOT23-6
VK36N1D --- 工作电压/电流:2.2V-5.5V/7UA-3V3  感应通道数:1  1对1直接输出
触摸积水仍可操作,抗电源及手机干扰,可通过CAP调节灵敏封装:SOT23-6
VK36N2P --- 工作电压/电流:2.2V-5.5V/7UA-3V3  感应通道数:2    脉冲输出
触摸积水仍可操作,抗电源及手机干扰,可通过CAP调节灵敏封装:SOT23-6
VK3602XS ---工作电压/电流:2.4V-5.5V/60UA-3V  感应通道数:2  2对2锁存输出
低功耗模式电流8uA-3V,抗电源辐射干扰,宽供电电压   封装:SOP8
VK3602K --- 工作电压/电流:2.4V-5.5V/60UA-3V   感应通道数:2   2对2直接输出
低功耗模式电流8uA-3V,抗电源辐射干扰,宽供电电压   封装:SOP8
VK36N2D --- 工作电压/电流:2.2V-5.5V/7UA-3V3  感应通道数:2   1对1直接输出
触摸积水仍可操作,抗电源及手机干扰,可通过CAP调节灵敏封装:SOP8
VK36N3BT ---工作电压/电流:2.2V-5.5V/7UA-3V3  感应通道数:3  BCD码锁存输出
触摸积水仍可操作,抗电源及手机干扰,可通过CAP调节灵敏  封装:SOP8
VK36N3BD ---工作电压/电流:2.2V-5.5V/7UA-3V3  感应通道数:3  BCD码直接输出
触摸积水仍可操作,抗电源及手机干扰,可通过CAP调节灵敏  封装:SOP8
VK36N3BO ---工作电压/电流:2.2V-5.5V/7UA-3V3  感应通道数:3  BCD码开漏输出
触摸积水仍可操作,抗电源及手机干扰  封装:SOP8/DFN8(超小超薄体积)
VK36N3D --- 工作电压/电流:2.2V-5.5V/7UA-3V3  感应通道数:3  1对1直接输出
触摸积水仍可操作,抗电源及手机干扰  封装:SOP16/DFN16(超小超薄体积)
VK36N4B ---工作电压/电流:2.2V-5.5V/7UA-3V3   感应通道数:4    BCD输出
触摸积水仍可操作,抗电源及手机干扰  封装:SOP16/DFN16(超小超薄体积)
VK36N4I---工作电压/电流:2.2V-5.5V/7UA-3V3   感应通道数:4    I2C输出
触摸积水仍可操作,抗电源及手机干扰  封装:SOP16/DFN16(超小超薄体积)
VK36N5D ---工作电压/电流:2.2V-5.5V/7UA-3V3   感应通道数:5   1对1直接输出
触摸积水仍可操作,抗电源及手机干扰  封装:SOP16/DFN16(超小超薄体积)
VK36N5B ---工作电压/电流:2.2V-5.5V/7UA-3V3   感应通道数:5    BCD输出
触摸积水仍可操作,抗电源及手机干扰  封装:SOP16/DFN16(超小超薄体积)
VK36N5I ---工作电压/电流:2.2V-5.5V/7UA-3V3   感应通道数:5    I2C输出
触摸积水仍可操作,抗电源及手机干扰  封装:SOP16/DFN16(超小超薄体积)
VK36N6D --- 工作电压/电流:2.2V-5.5V/7UA-3V3   感应通道数:6   1对1直接输出
触摸积水仍可操作,抗电源及手机干扰  封装:SOP16/DFN16(超小超薄体积)
VK36N6B ---工作电压/电流:2.2V-5.5V/7UA-3V3   感应通道数:6    BCD输出
触摸积水仍可操作,抗电源及手机干扰  封装:SOP16/DFN16(超小超薄体积)
VK36N6I ---工作电压/电流:2.2V-5.5V/7UA-3V3   感应通道数:6    I2C输出
触摸积水仍可操作,抗电源及手机干扰  封装:SOP16/DFN16(超小超薄体积)
VK36N7B ---工作电压/电流:2.2V-5.5V/7UA-3V3   感应通道数:7    BCD输出
触摸积水仍可操作,抗电源及手机干扰  封装:SOP16/DFN16(超小超薄体积)
VK36N7I ---工作电压/电流:2.2V-5.5V/7UA-3V3   感应通道数:7    I2C输出
触摸积水仍可操作,抗电源及手机干扰  封装:SOP16/DFN16(超小超薄体积)
VK36N8B ---工作电压/电流:2.2V-5.5V/7UA-3V3   感应通道数:8    BCD输出
触摸积水仍可操作,抗电源及手机干扰  封装:SOP16/DFN16(超小超薄体积)
VK36N8I ---工作电压/电流:2.2V-5.5V/7UA-3V3   感应通道数:8    I2C输出
触摸积水仍可操作,抗电源及手机干扰  封装:SOP16/DFN16(超小超薄体积)
VK36N9I ---工作电压/电流:2.2V-5.5V/7UA-3V3   感应通道数:9    I2C输出
触摸积水仍可操作,抗电源及手机干扰  封装:SOP16/DFN16(超小超薄体积)
VK36N10I ---工作电压/电流:2.2V-5.5V/7UA-3V3   感应通道数:10    I2C输出
触摸积水仍可操作,抗电源及手机干扰  封装:SOP16/DFN16(超小超薄体积)

1-8点高灵敏度液体水位检测IC——VK36W系列
VK36W1D  ---工作电压/电流:2.2V-5.5V/10UA-3V3  1对1直接输出  水位检测通道:1
可用于不同壁厚和不同水质水位检测,抗电源/手机干扰封装:SOT23-6
备注:1. 开漏输出低电平有效  2、适合需要抗干扰性好的产品应用
VK36W2D  ---工作电压/电流:2.2V-5.5V/10UA-3V3  1对1直接输出  水位检测通道:2
可用于不同壁厚和不同水质水位检测,抗电源/手机干扰封装:SOP8
备注:1.  1对1直接输出   2、输出模式/输出电平可通过IO选择
VK36W4D  ---工作电压/电流:2.2V-5.5V/10UA-3V3  1对1直接输出  水位检测通道:4
可用于不同壁厚和不同水质水位检测,抗电源/手机干扰封装:SOP16/DFN16
备注:1.  1对1直接输出   2、输出模式/输出电平可通过IO选择
VK36W6D  ---工作电压/电流:2.2V-5.5V/10UA-3V3  1对1直接输出  水位检测通道:6
可用于不同壁厚和不同水质水位检测,抗电源/手机干扰封装:SOP16/DFN16
备注:1.  1对1直接输出    2、输出模式/输出电平可通过IO选择
VK36W8I  ---工作电压/电流:2.2V-5.5V/10UA-3V3  I2C输出    水位检测通道:8
​可用于不同壁厚和不同水质水位检测,抗电源/手机干扰封装:SOP16/DFN16
备注:1.  IIC+INT输出     2、输出模式/输出电平可通过IO选择

LCD/LED液晶控制器及驱动器系列芯片简介如下:
RAM映射LCD控制器和驱动器系列:
VK1024B  2.4V~5.2V   6seg*4com  6*3   6*2             偏置电压1/2 1/3   S0P-16
VK1056B  2.4V~5.2V   14seg*4com 14*3  14*2             偏置电压1/2 1/3   SOP-24/SSOP-24
VK1072B  2.4V~5.2V   18seg*4com 18*3  18*2             偏置电压1/2 1/3  SOP-28
VK1072C  2.4V~5.2V  18seg*4com  18*3  18*2             偏置电压1/2 1/3   SOP-28
VK1088B  2.4V~5.2V  22seg*4com  22*3                  偏置电压1/2 1/3   QFN-32L(4MM*4MM)
VK0192   2.4V~5.2V  24seg*8com                         偏置电压1/4      LQFP-44
VK0256   2.4V~5.2V  32seg*8com                         偏置电压1/4      QFP-64
VK0256B  2.4V~5.2V  32seg*8com                         偏置电压1/4       LQFP-64
VK0256C  2.4V~5.2V  32seg*8com                         偏置电压1/4      LQFP-52
VK1621 2.4V~5.2V  32*4 32*3 32*2       偏置电压1/2 1/3   LQFP44/48/SSOP48/SKY28/DICE裸片
VK1622  2.7V~5.5V   32seg*8com          偏置电压1/4     LQFP44/48/52/64/QFP64/DICE裸片
VK1623  2.4V~5.2V   48seg*8com          偏置电压1/4     LQFP-100/QFP-100/DICE裸片
VK1625    2.4V~5.2V  64seg*8com                 偏置电压1/4    LQFP-100/QFP-100/DICE
VK1626    2.4V~5.2V  48seg*16com                偏置电压1/5    LQFP-100/QFP-100/DICE

高抗干扰LCD液晶控制器及驱动系列:
VK2C21A  2.4~5.5V  20seg*4com 16*8          偏置电压1/3 1/4   I2C通讯接口    SOP-28
VK2C21B  2.4~5.5V  16seg*4com 12*8         偏置电压1/3 1/4   I2C通讯接口    SOP-24
VK2C21C  2.4~5.5V  12seg*4com 8*8          偏置电压1/3 1/4   I2C通讯接口    SOP-20
VK2C21D  2.4~5.5V  8seg*4com   4*8           偏置电压1/3 1/4   I2C通讯接口    SOP-16
VK2C22A  2.4~5.5V 44seg*4com                偏置电压1/2 1/3   I2C通讯接口    LQFP-52
VK2C22B  2.4~5.5V  40seg*4com                偏置电压1/2 1/3   I2C通讯接口    LQFP-48
VK2C23A  2.4~5.5V  56seg*4com 52*8         偏置电压1/3 1/4   I2C通讯接口    LQFP-64
VK2C23B  2.4~5.5V  36seg*8com                偏置电压1/31/4   I2C通讯接口    LQFP-48
VK2C24   2.4~5.5V  72seg*4com 68*8 60*16     偏置电压1/3 1/4 1/5   I2C通讯接口  LQFP-80
静态显示LCD液晶控制器及驱动系列:
VKS118   2.4~5.2V  118seg*2com           偏置电压 --  1/1     4线通讯接口   LQFP-128
VKS232   2.4~5.2V  116seg*2com           偏置电压1/1 1/2   4线通讯接口   LQFP-128
超低功耗LCD液晶控制器及驱动系列:
VKL060   2.5~5.5V  15seg*4com            偏置电压1/2 1/3   I2C通讯接口   SSOP-24
VKL128   2.5~5.5V  32seg*4com            偏置电压1/2 1/3   I2C通讯接口   LQFP-44
VKL144A  2.5~5.5V  36seg*4com           偏置电压1/2 1/3   I2C通讯接口   TSSOP-48
VKL144B  2.5~5.5V  36seg*4com        偏置电压1/2 1/3   I2C通讯接口   QFN48L (6MM*6MM)
注:具体参数以最新PDF为准,型号众多未能一一介绍,欢迎索取PDF/样品kpp
